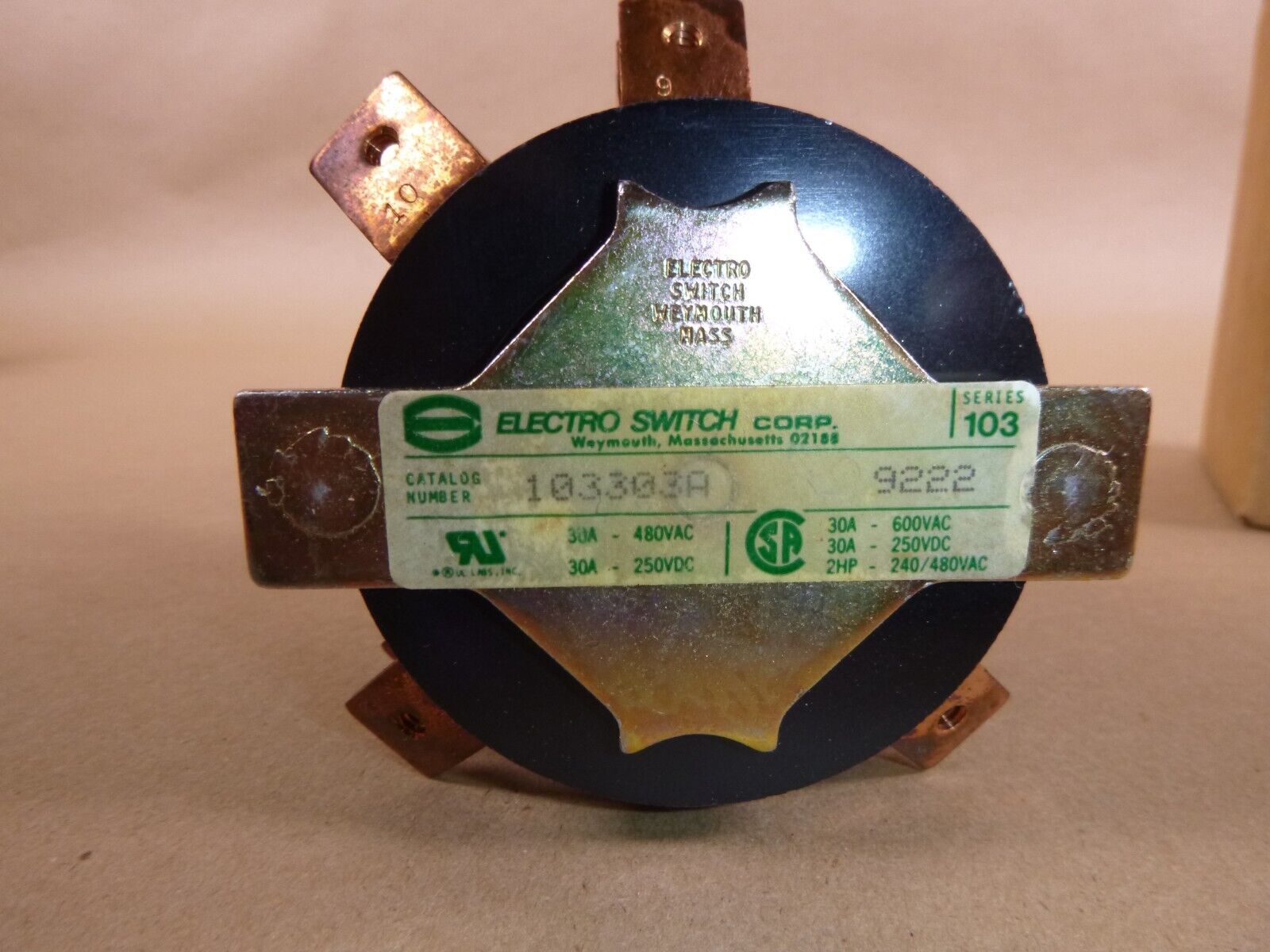

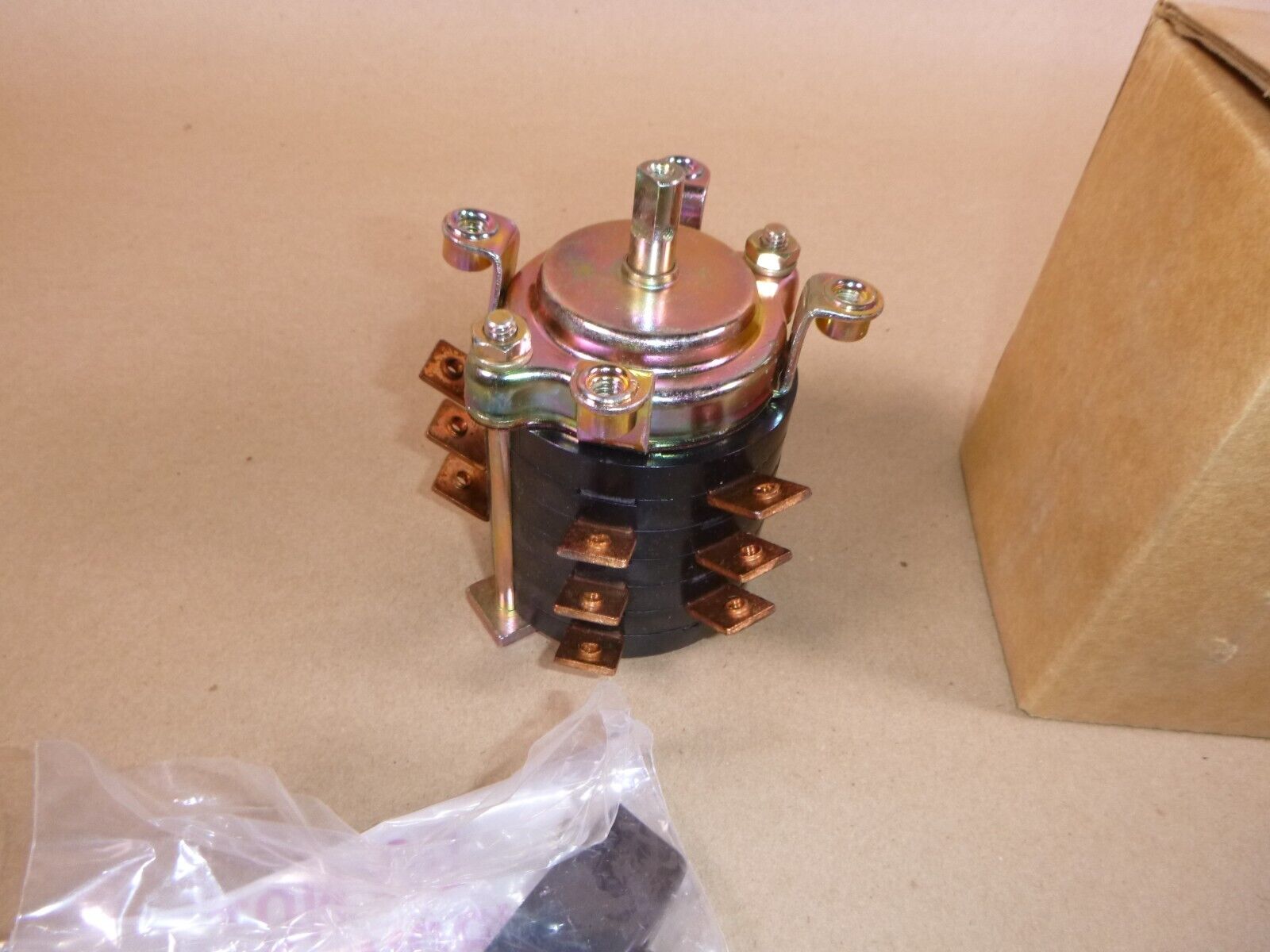

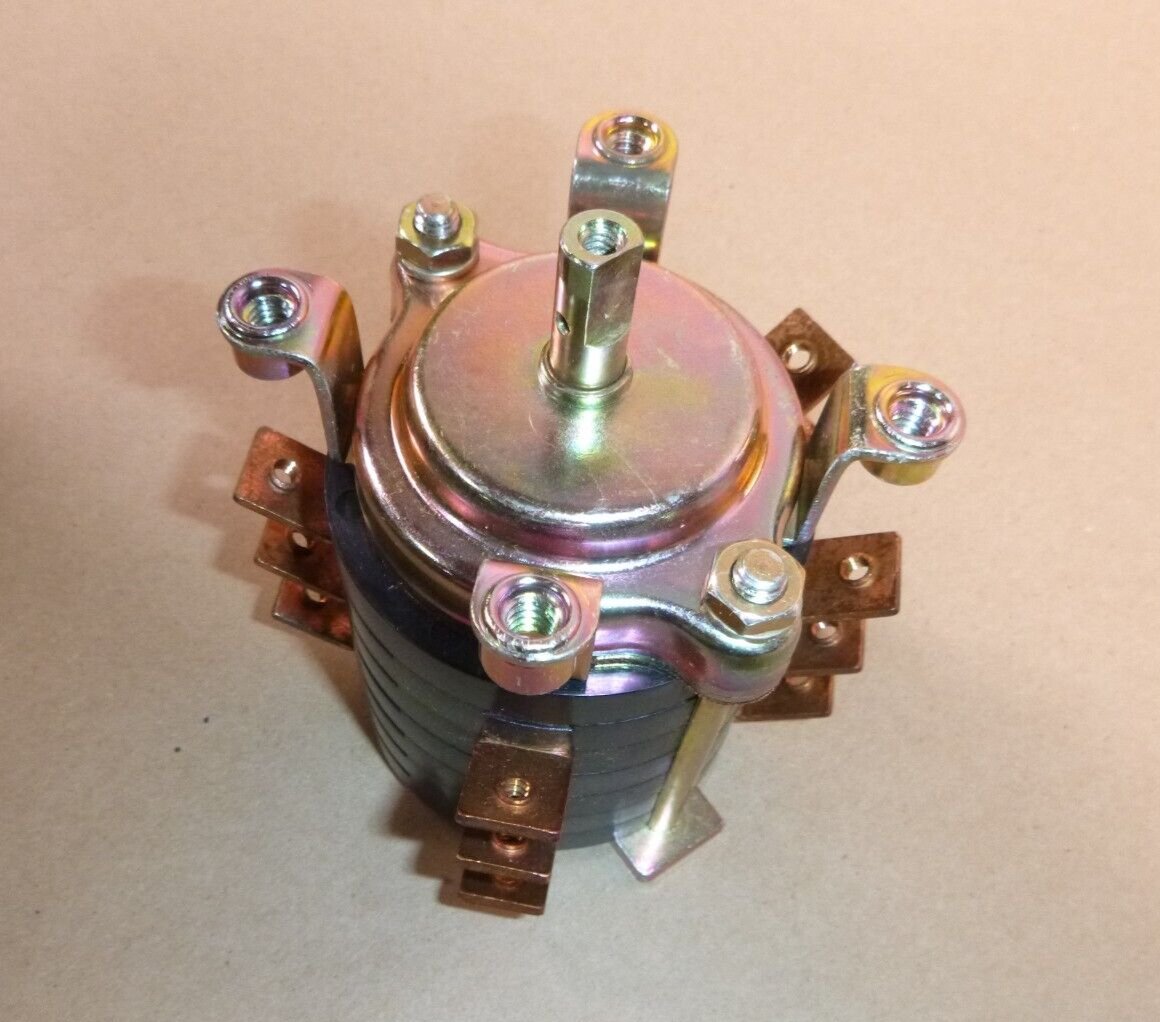

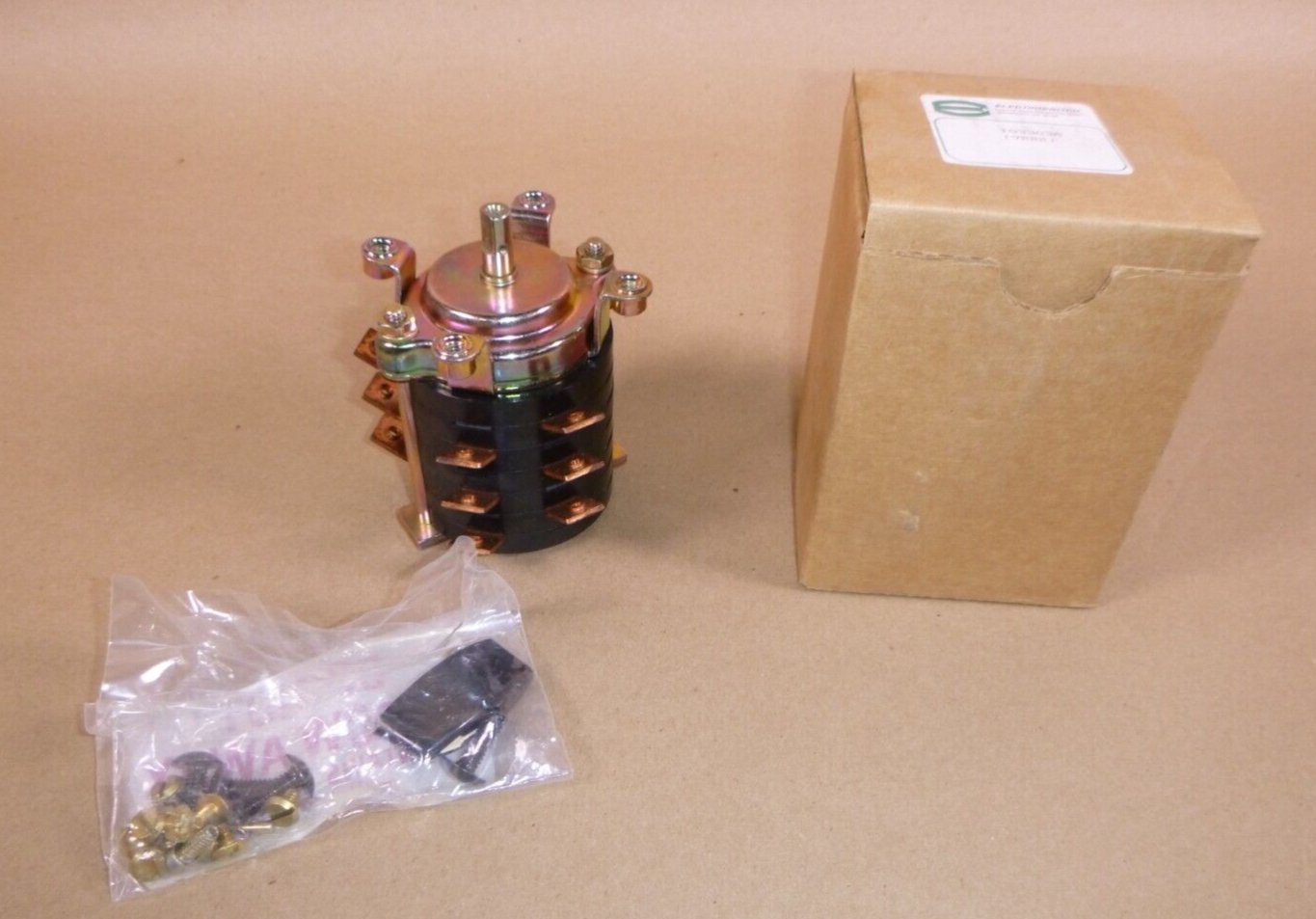

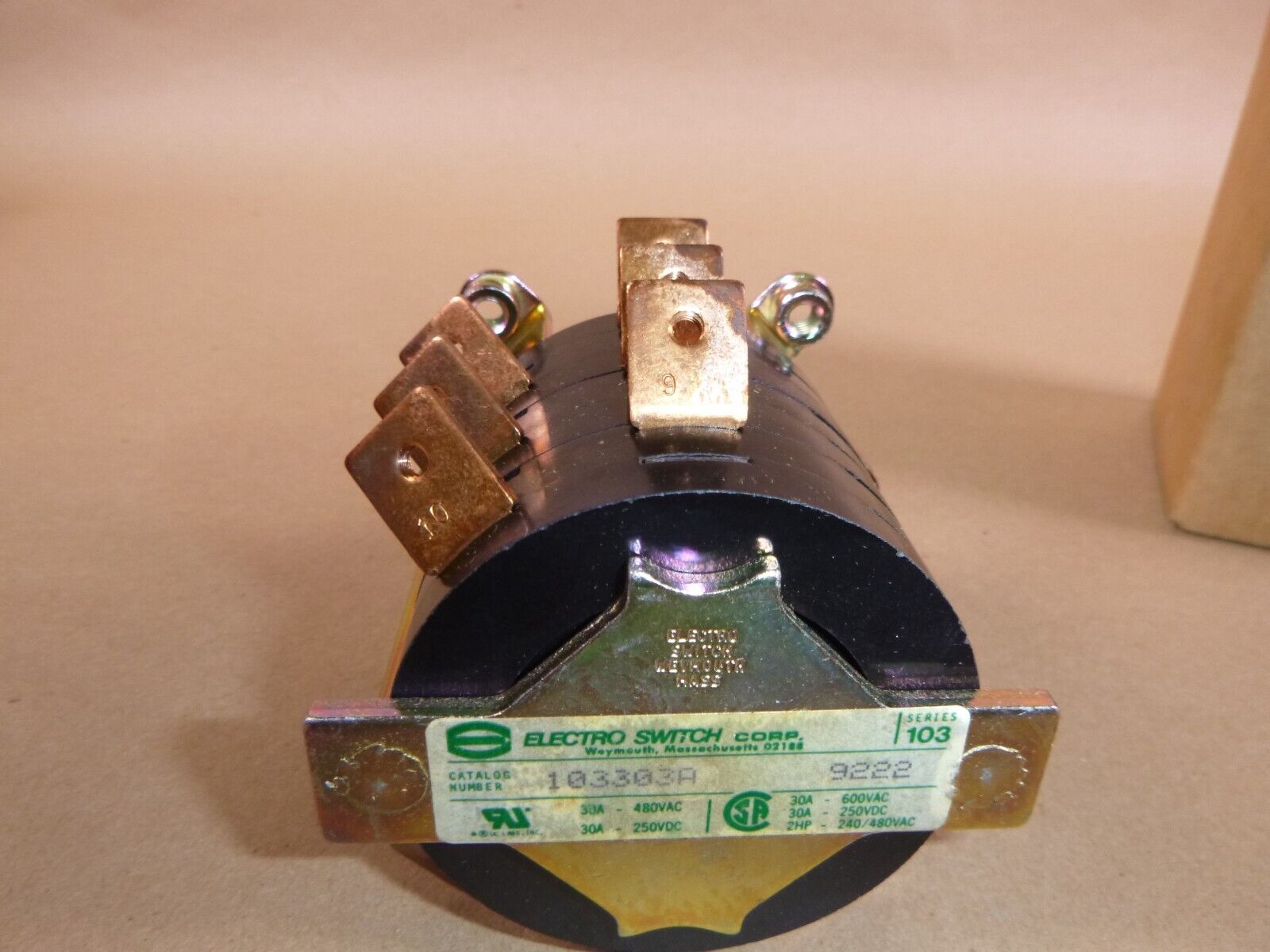

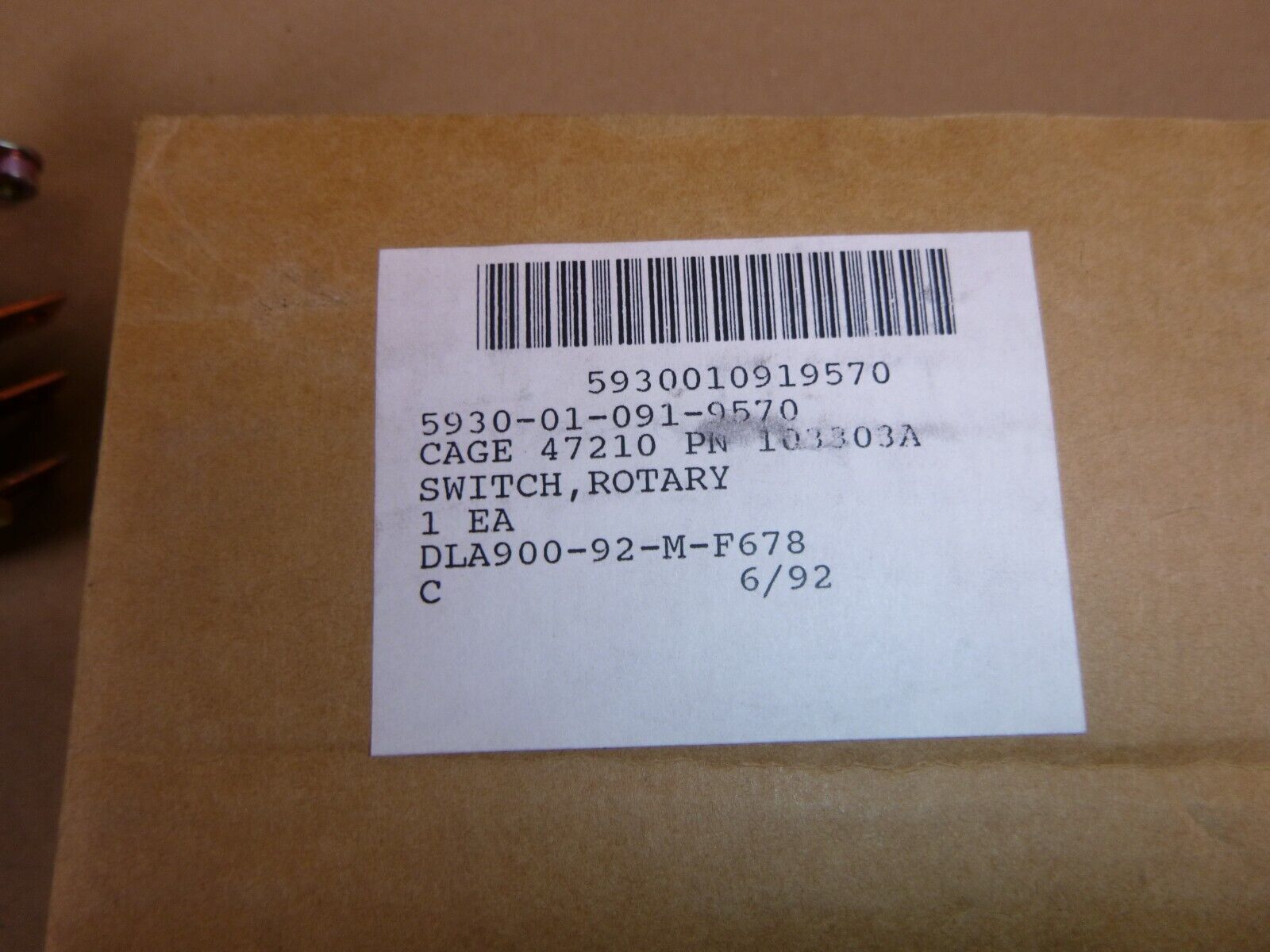

USGI 4 Position 30 Amp 480 Vac 250 Vdc Rotary Switch, Electro Switch Series 103

$47.95
Availability: In-Stock
Quantity
Call: 702-268-8156
USGI 4 Position 30 Amp 480 Vac 250 Vdc Rotary Switch, Electro Switch Series 103

TECHNICAL CHARACTERISTICS

CONTACT LOAD CURRENT RATING
(CTHF) 15.0 AMPERES RESISTIVE LOAD HIGHEST DC VOLTAGE RATING AT SEA LEVEL
CONTACT LOAD CURRENT RATING
(CTHF) 30.0 AMPERES RESISTIVE LOAD LOWEST DC VOLTAGE RATING AT SEA LEVEL
CONTACT LOAD CURRENT RATING
(CTHF) 40.0 AMPERES RESISTIVE LOAD AC AT SEA LEVEL
CONTACT SWITCHING ACTION
(CSHW) BREAKS BEFORE MAKES EACH SECTION REAR
CONTACT VOLTAGE RATING IN VOLTS
(CQMK) 125.0 LOWEST DC VOLTAGE RATING AT SEA LEVEL
CONTACT VOLTAGE RATING IN VOLTS
(CQMK) 250.0 HIGHEST DC VOLTAGE RATING AT SEA LEVEL
CONTACT VOLTAGE RATING IN VOLTS
(CQMK) 600.0 AC AT SEA LEVEL
FEATURES PROVIDED

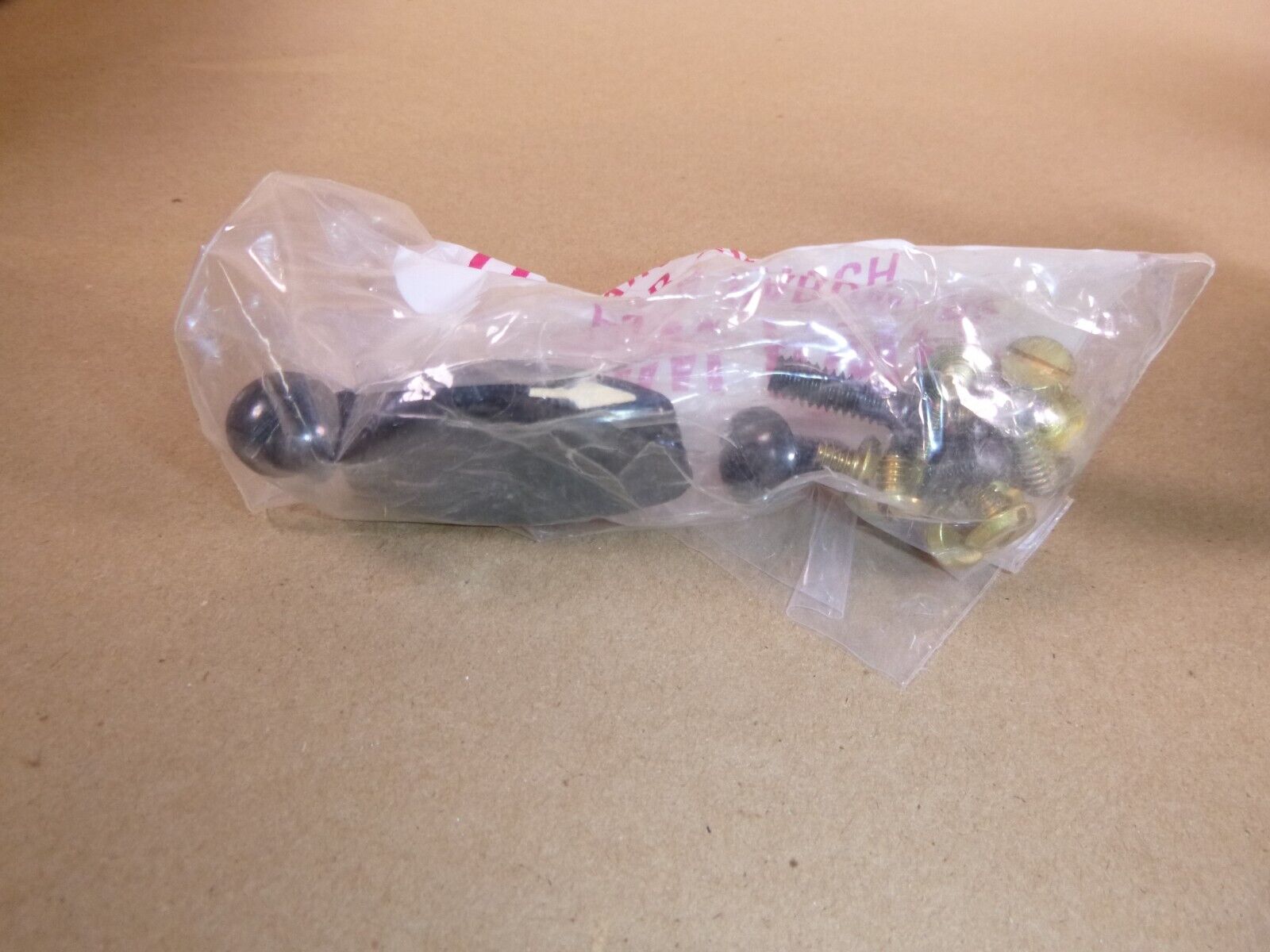

(CBBL) ACTUATOR KNOB
FIRST FLAT LENGTH
(ABNB) 0.875 INCHES NOMINAL SINGLE ACTUATOR
FLAT HEIGHT
(ABNC) 0.344 INCHES NOMINAL SINGLE ACTUATOR
HAZARDOUS LOCATIONS/ENVIRONMENTAL PROTECTION
(ABFE) MOISTURE RESISTANT
INDIVIDUAL SECTION QUANTITY
(AFBH) 3
KNOB MANUFACTURER CODE
(AFCQ) 82121
KNOB MANUFACTURER PART NUMBER
(AFCY) A
NOMINAL THREAD SIZE
(CQJX) 0.250 INCHES SINGLE MOUNTING FACILITY
OVERALL HEIGHT
(ABKW) 4.125 INCHES MAXIMUM
OVERALL LENGTH
(ABHP) 4.844 INCHES NOMINAL
OVERALL WIDTH
(ABMK) 4.125 INCHES MAXIMUM
LONGEST HORIZONTAL DISTANCE BETWEEN MOUNTING CENTERS
(AFDS) 2.281 INCHES NOMINAL SINGLE MOUNTING FACILITY
LONGEST VERTICAL DISTANCE BETWEEN MOUNTING CENTERS
(AFDV) 2.281 INCHES NOMINAL SINGLE MOUNTING FACILITY
MOUNTING FACILITY PATTERN
(CQYJ) FOUR POSITION RECTANGULAR SINGLE MOUNTING FACILITY
MOUNTING METHOD
(AXGY) THREADED HOLE SINGLE MOUNTING FACILITY
SHAFT DIAMETER
(ABWV) 0.375 INCHES NOMINAL SINGLE ACTUATOR
SHAFT LENGTH
(ABXF) 1.125 INCHES NOMINAL SINGLE ACTUATOR
SHAFT TYPE
(CRSJ) ROUND, FLATTED, THREADED HOLE SINGLE ACTUATOR
POLE QUANTITY
(AKPX) 1 EACH SECTION REAR
THREAD CLASS
(AAJD) 2B SINGLE MOUNTING FACILITY
THREAD QUANTITY PER INCH
(CMLP) 20 SINGLE MOUNTING FACILITY
THREAD SERIES DESIGNATOR
(THSD) UNC SINGLE MOUNTING FACILITY
THROW QUANTITY
(AKPY) 3 EACH SECTION REAR
STYLE DESIGNATOR
(STYL) TAP, CIRCUIT SELECTOR
SWITCH ACTUATOR INDEXING POSITION QUANTITY
(CRJH) 4 SINGLE ACTUATOR
SWITCH ACTUATOR POSITIONING INCREMENT
(CSLC) 90.0 DEGREES SINGLE ACTUATOR
SWITCH ACTUATOR STOP DEVICE TYPE
(CTDN) FIXED STOP SINGLE ACTUATOR
SWITCH CONTACT BASIC DESIGN
(AJZE) NONPILE-UP SYMMETRICAL
TERMINAL TYPE
(CSCF) TAB W/SCREW
