Glenair 947-128NFC1P1 Circular Mil-Spec Bulkhead Receptacle 5935-01-569-0216

$295.00
Availability: In-Stock
Quantity
Call: 702-268-8156

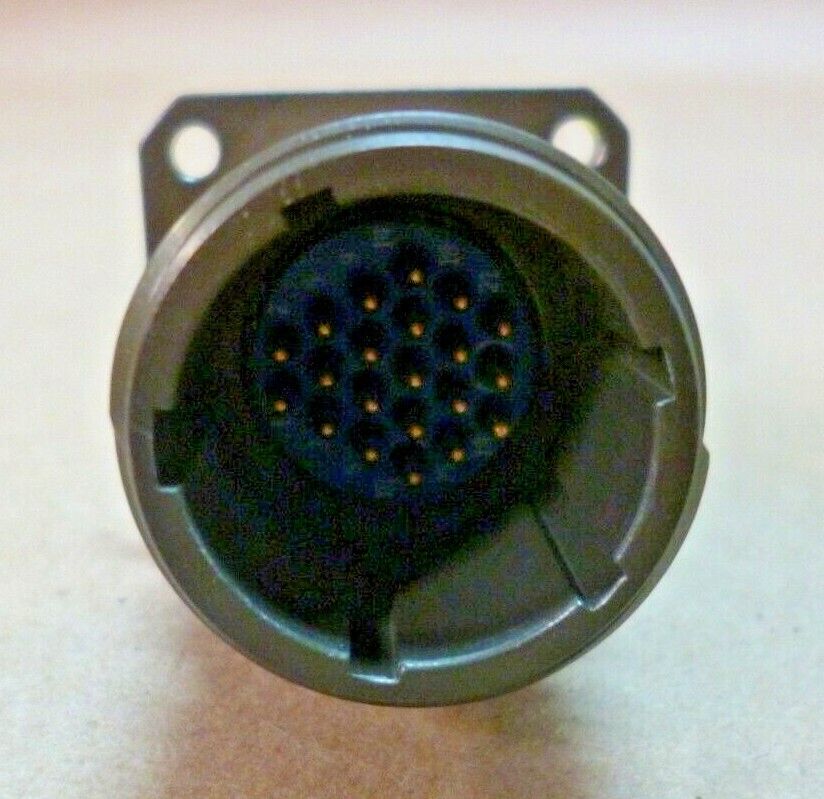

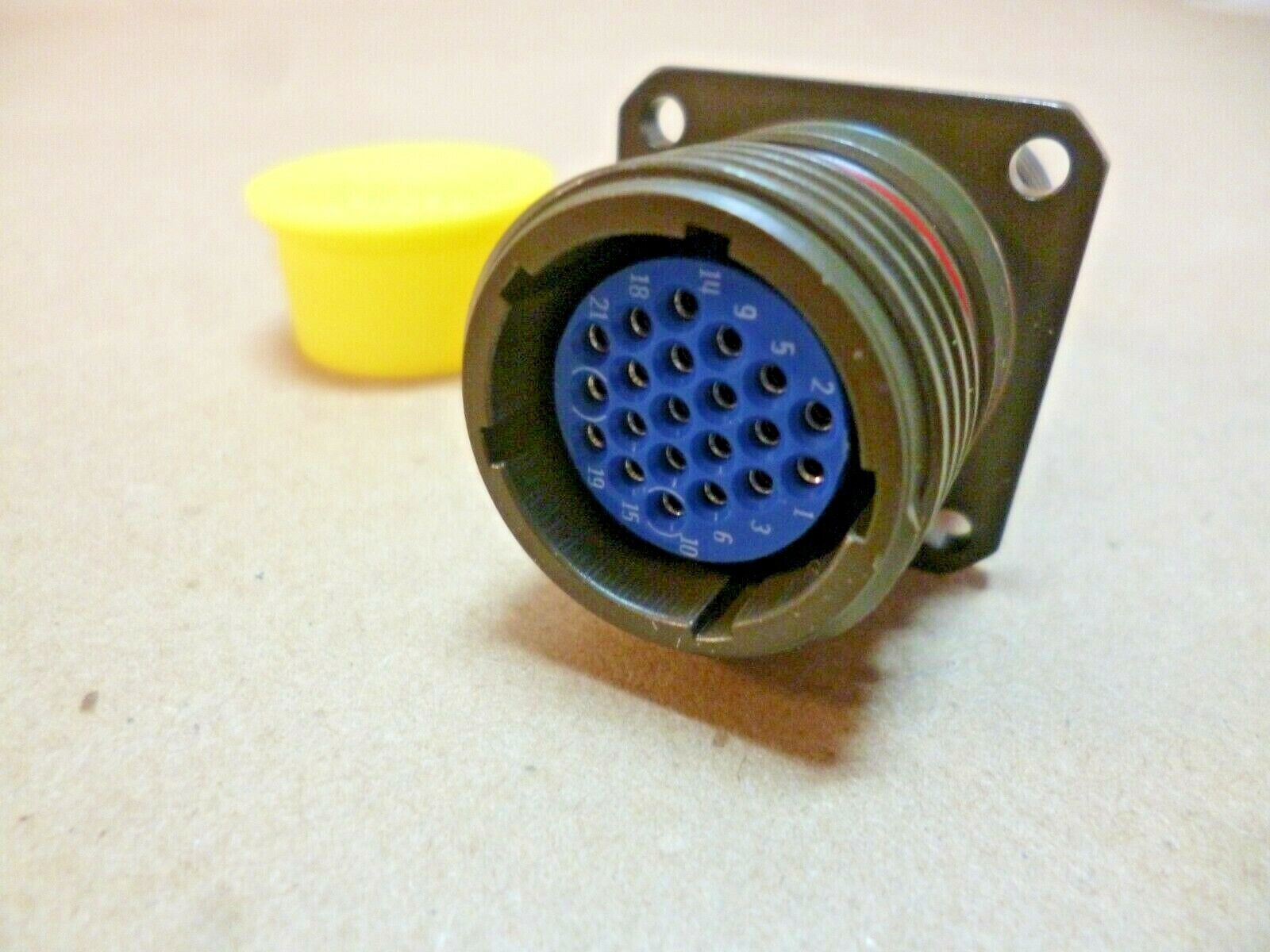

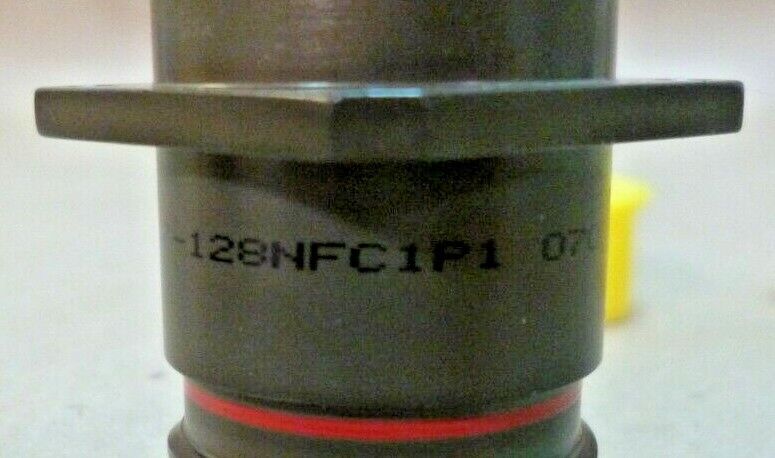

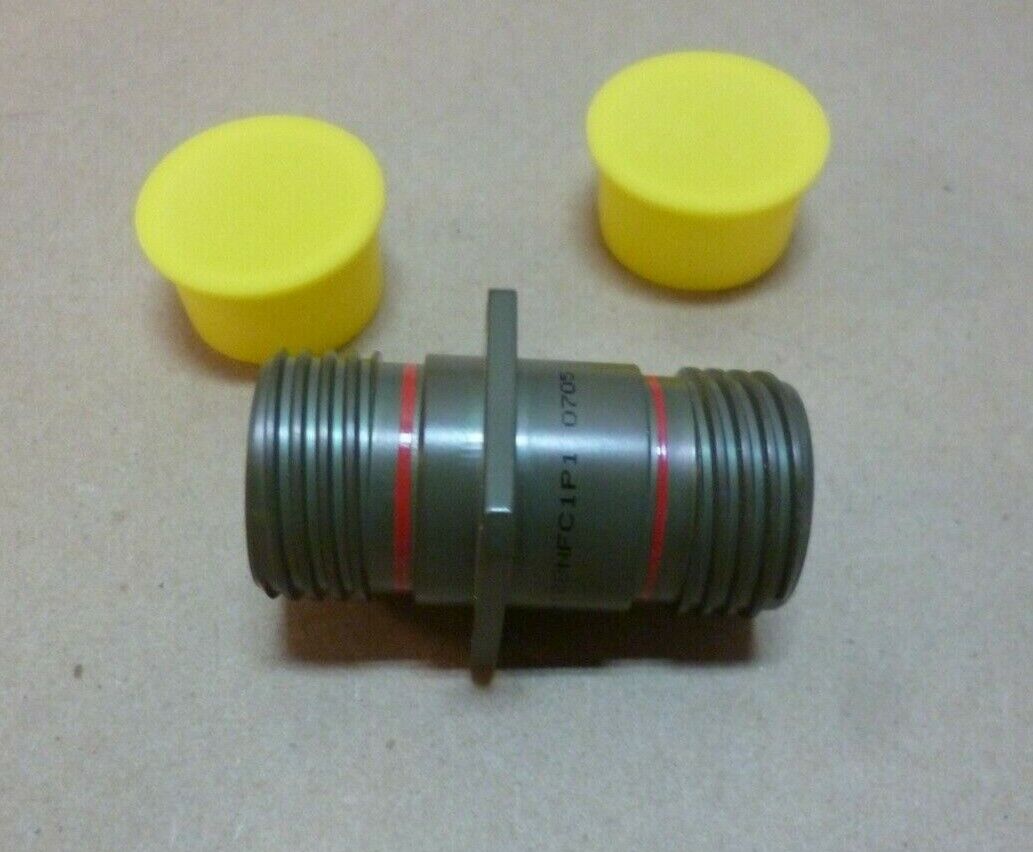

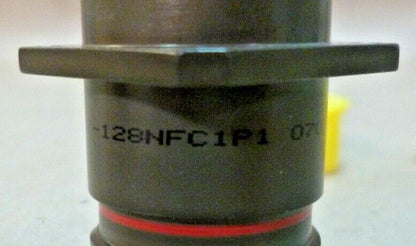

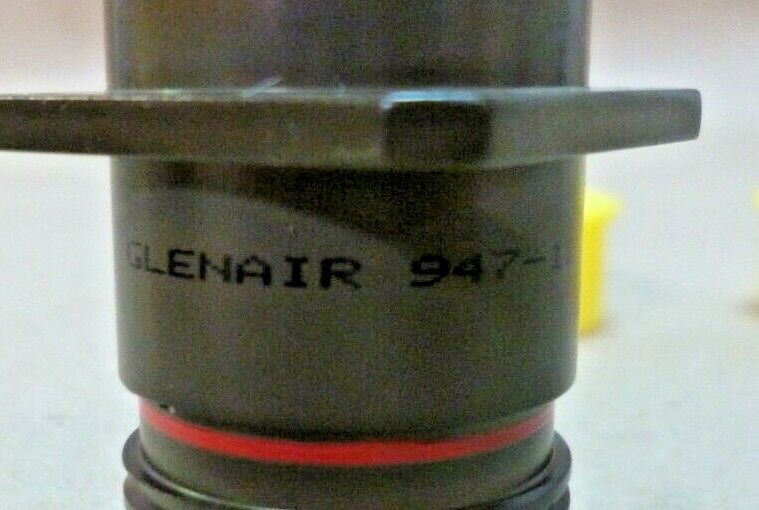

Glenair 947-128NFC1P1 Circular Mil-Spec Bulkhead Receptacle
5935-01-569-0216

DISTANCE BETWEEN CENTERLINES OF MOUNTING FACILITIES PARALLEL TO BODY WIDTH 0.978 INCHES MAXIMUMDISTANCE FROM MOUNTING SHOULDER TO FRONT FACE 0.898 INCHES MAXIMUMBODY STYLE STRAIGHT SHAPE W/FLANGECENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO HEIGHT 0.978 INCHES MAXIMUMCONNECTOR LOCKING METHOD EXTERNALLY THREADED SHELL AND EXTERNALLY THREADED SHELLCONTACT MATERIAL COPPER ALLOY ALL MATING ENDS SINGLE CONTACT GROUPINGCONTACT POSITION ARRANGEMENT STYLE 15-21 ALL MATING ENDSCONTACT SURFACE TREATMENT GOLD ALL MATING ENDS SINGLE CONTACT GROUPINGINCLUDED CONTACT QUANTITY 21 ALL MATING ENDS SINGLE CONTACT GROUPINGINCLUDED CONTACT TYPE ROUND PIN 1ST MATING END SINGLE CONTACT GROUPINGINCLUDED CONTACT TYPE ROUND SOCKET 2ND MATING END SINGLE CONTACT GROUPINGINSERT POSITION IN DEG 80.0 AND 142.0 AND 196.0 AND 293.0NOMINAL THREAD SIZE 1.062 INCHESOVERALL HEIGHT 1.274 INCHES MAXIMUMOVERALL LENGTH 2.120 INCHES MAXIMUMOVERALL WIDTH 1.274 INCHES MAXIMUMMATING END QUANTITY 2SHELL MATERIAL ALUMINUM ALLOYSHELL SURFACE TREATMENT CADMIUM AND NICKELPOLARIZATION METHOD KEY, MULTIPLE KEY GROOVE AND KEYWAY OR MULTIPLE KEYWAYPRECIOUS MATERIAL AND LOCATION CONTACT PLATING GOLDSPECIAL FEATURES SHELL FINISH IS 500 HOURS CORROSION RESISTANT.THREAD CLASS 2ATHREAD DIRECTION RIGHT-HANDTHREAD SERIES DESIGNATOR DOUBLE STUBUNTHREADED MOUNTING HOLE DIAMETER 0.130 INCHES MAXIMUM
