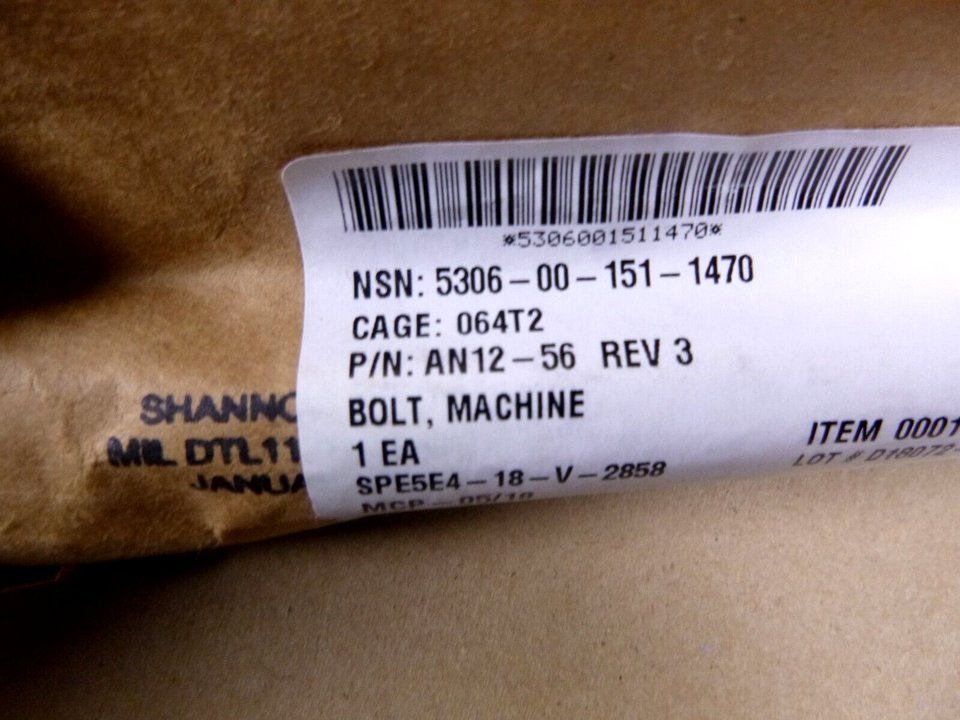

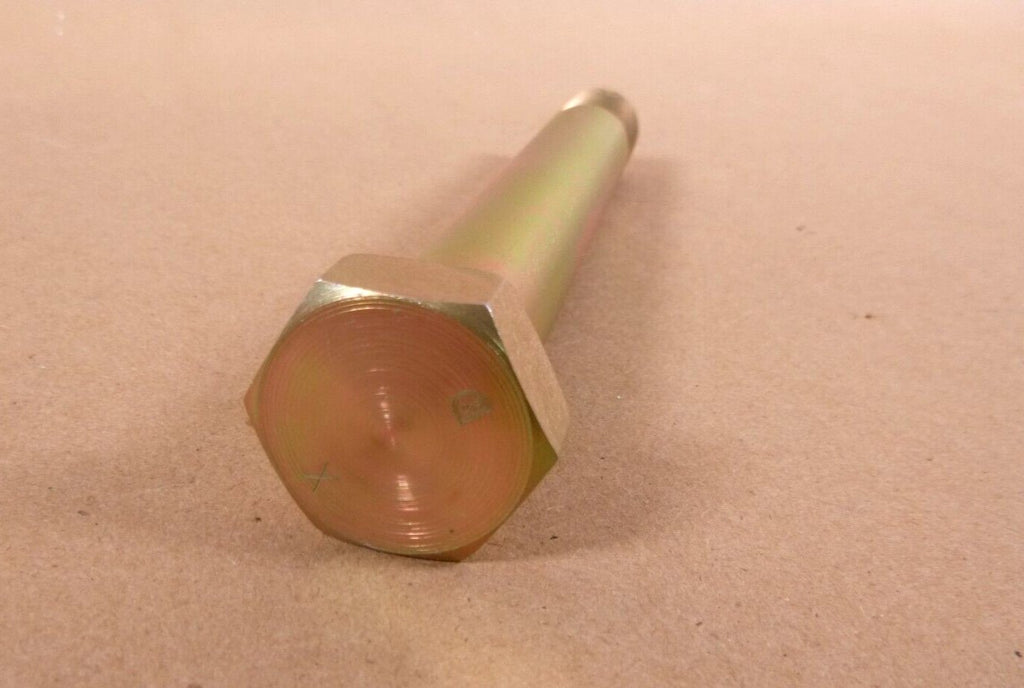

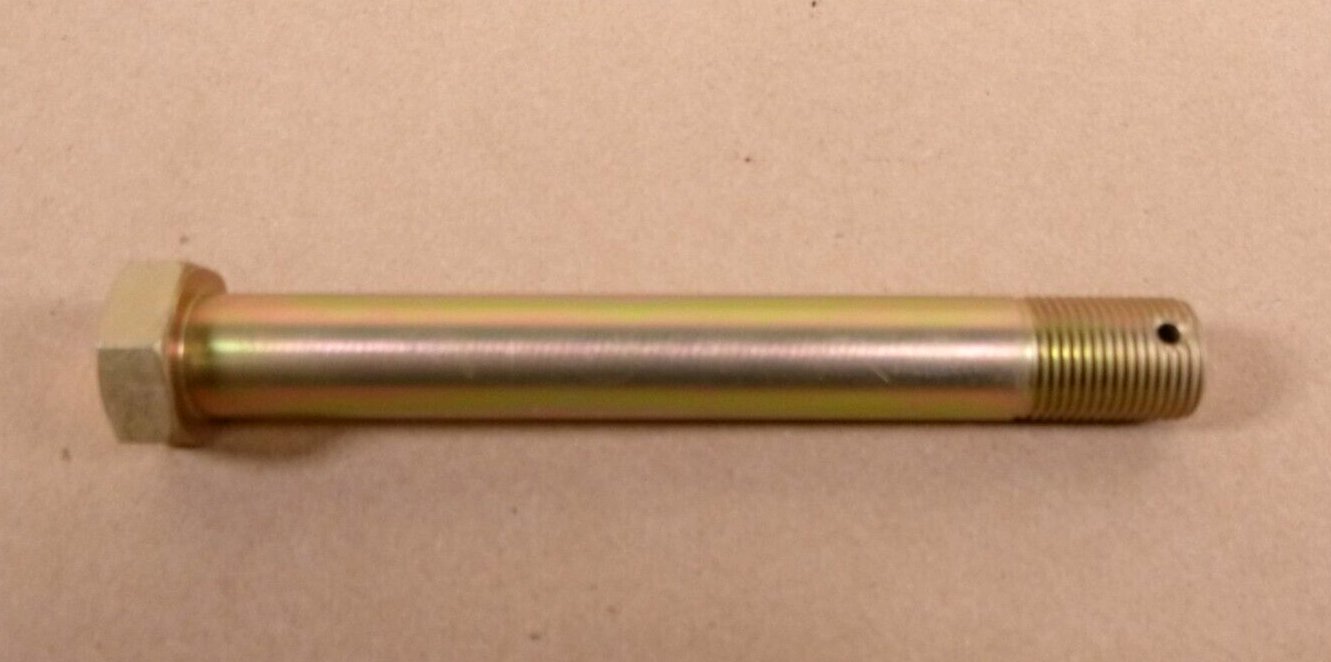

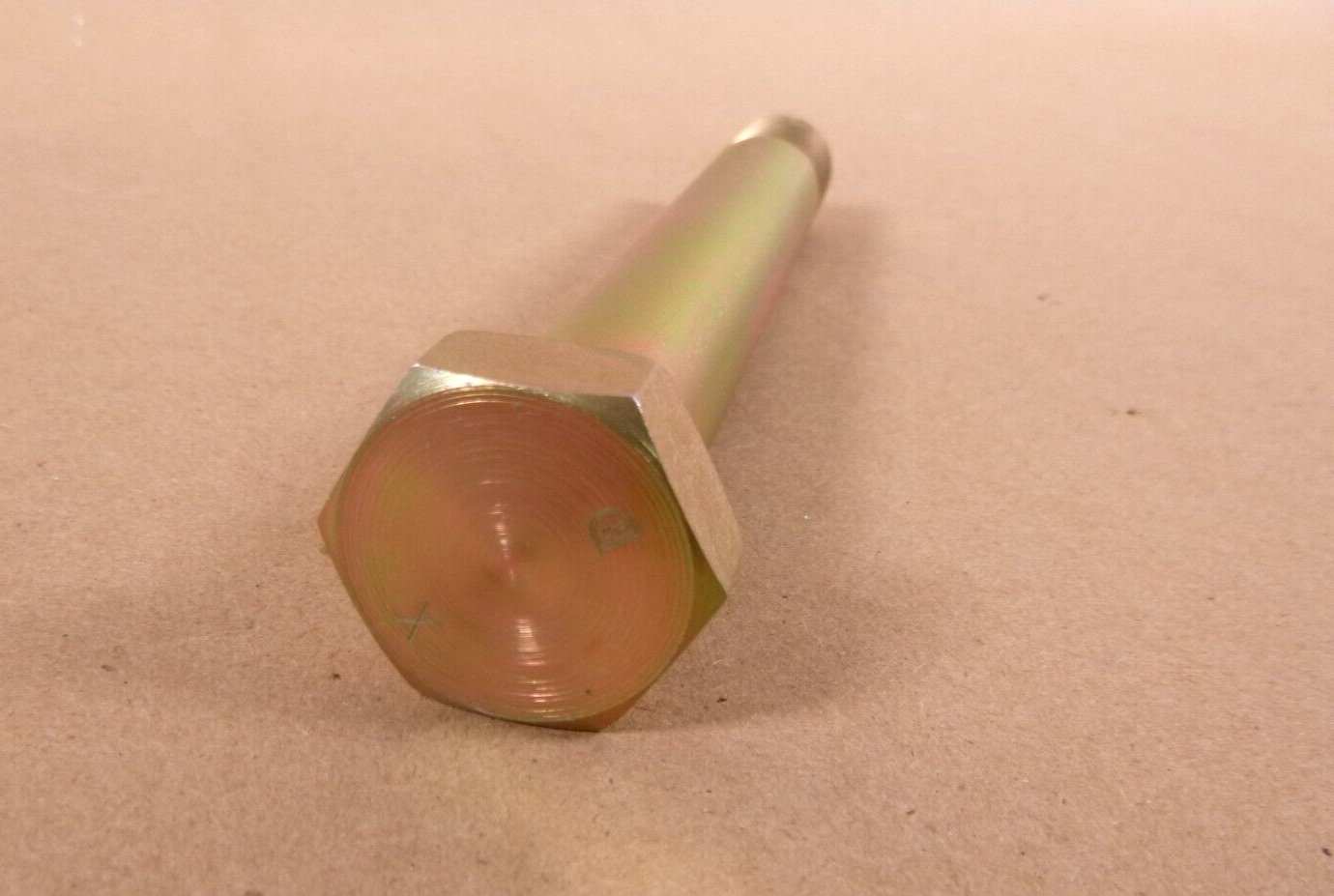

AN12-56 Aeronautical Standards 3/4"-16 Aircraft Bolt 5306-00-151-1470

$32.95
Availability: In-Stock
Quantity
Call: 702-268-8156
AN12-56 Aeronautical Standards 3/4"-16 Aircraft Bolt 5306-00-151-1470

TECHNICAL CHARACTERISTICS

DISTANCE FROM HEAD LARGEST BEARING SURFACE TO SHANK HOLE CENTER
(CRZS) 5.672 INCHES MINIMUM FIRST HOLE AND 5.703 INCHES MAXIMUM FIRST HOLE
FASTENER LENGTH
(AASB) 5.891 INCHES MINIMUM AND 5.938 INCHES MAXIMUM
FEATURES PROVIDED
(CBBL) FINISHED HEAD
GRIP LENGTH
(ANEE) 4.797 INCHES MINIMUM AND 4.828 INCHES MAXIMUM
HARDNESS RATING
(CQFM) 26.0 ROCKWELL C MINIMUM OVERALL AND 32.0 ROCKWELL C MAXIMUM OVERALL
HEAD HEIGHT
(AASU) 0.390 INCHES MINIMUM AND 0.422 INCHES MAXIMUM
HEAD STYLE
(AASK) HEXAGON
NOMINAL THREAD DIAMETER
(AHYM) 0.750 INCHES
MATERIAL DOCUMENT AND CLASSIFICATION
(MDCL) MIL-S-5626 MIL SPEC 1ST MATERIAL RESPONSE OVERALL OR MIL-S-6049 MIL SPEC 2ND MATERIAL RESPONSE OVERALL OR MIL-S-6050 MIL SPEC 3RD MATERIAL RESPONSE OVERALL OR MIL-S-6098 MIL SPEC 4TH MATERIAL RESPONSE OVERALL OR MIL-S-6758 MIL SPEC 5TH MATERIAL RESPONSE OVERALL OR AMS 6300 ASSN STD 6TH MATERIAL RESPONSE OVERALL
MATERIAL
(MATT) STEEL COMP 4140 OVERALL OR STEEL COMP 8740 OVERALL OR STEEL COMP 8630 OVERALL OR STEEL COMP 8735 OVERALL OR STEEL COMP 4130 OVERALL OR STEEL COMP 4037 OVERALL
MINIMUM TENSILE STRENGTH
(CQBC) 125000 POUNDS PER SQUARE INCH

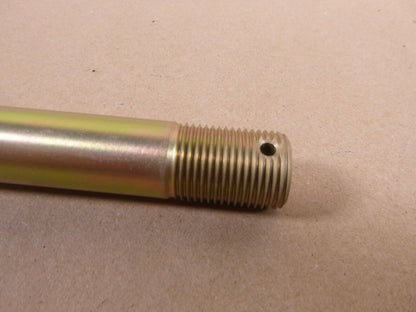

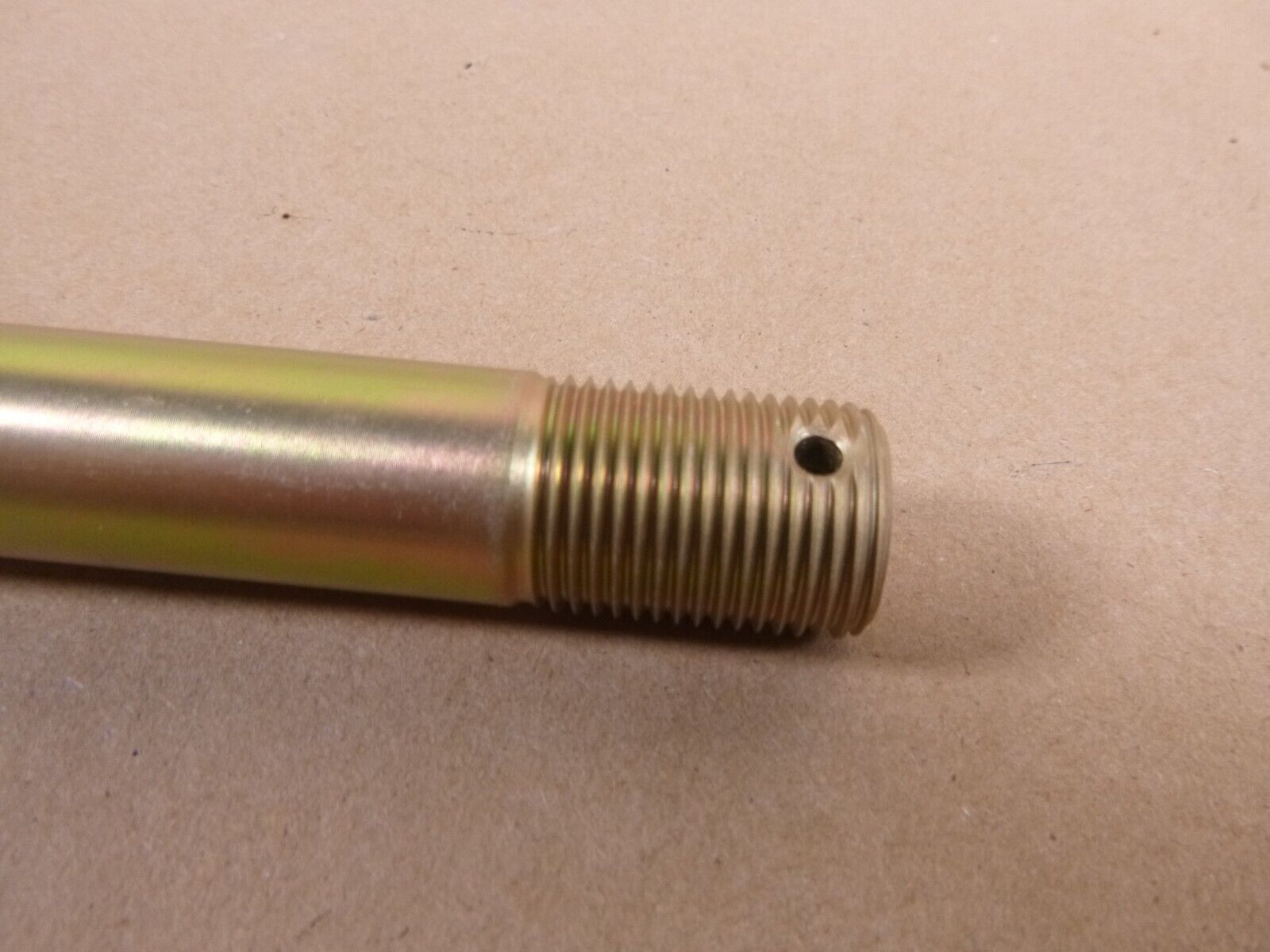

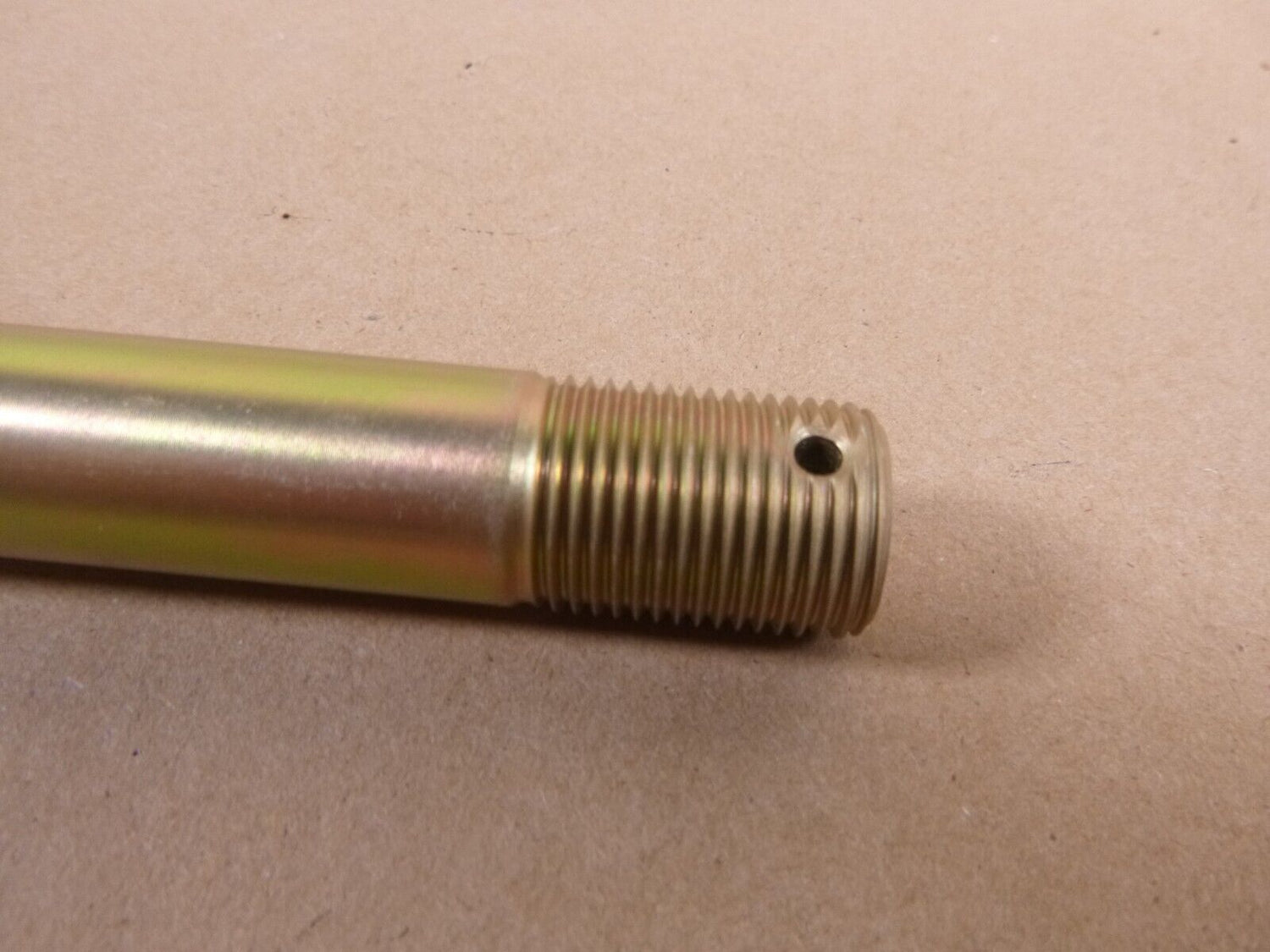

SHANK UNTHREADED HOLE DIAMETER
(AAWB) 0.141 INCHES MINIMUM FIRST HOLE AND 0.151 INCHES MAXIMUM FIRST HOLE
THREAD CLASS
(AAJD) 3A
THREAD DIRECTION
(AAJF) RIGHT-HAND
THREAD LENGTH
(AASA) 1.063 INCHES MINIMUM AND 1.140 INCHES MAXIMUM
THREAD QUANTITY PER INCH
(CMLP) 16
THREAD SERIES DESIGNATOR
(THSD) UNF
WIDTH BETWEEN FLATS
(AATB) 1.053 INCHES MINIMUM AND 1.056 INCHES MAXIMUM
SURFACE TREATMENT DOCUMENT AND CLASSIFICATION
(STDC) QQ-P-416,TYPE 2,CLASS 3 FED SPEC ALL TREATMENT RESPONSES OVERALL
SURFACE TREATMENT
(SFTT) CADMIUM OVERALL AND CHROMATE OVERALL


THE SUBJECT MATERIAL LISTED FOR SALE IS NEW GOVERNMENT SURPLUS. THIS ITEM MAY NOT CURRENTLY BE CERTIFIED FOR USE ON FAA REGISTERED AIRCRAFT. BUYER ASSUMES FULL RESPONSIBILITY FOR OBTAINING THE NECESSARY OEM AND/OR REGULATORY AGENCY APPROVAL PRIOR TO THE USE OF, OR RESALE OF, THE LISTED ITEM(S).
