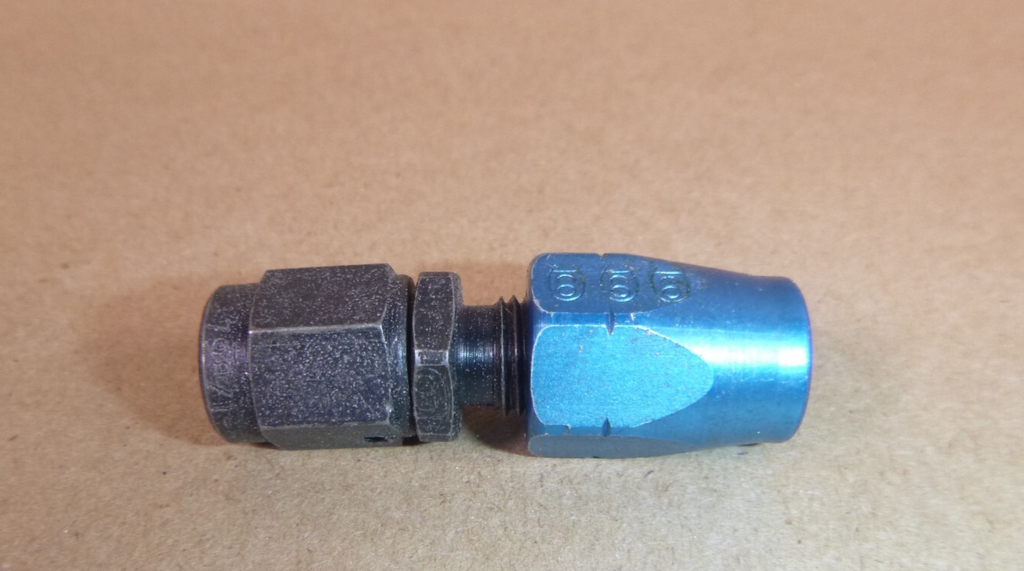

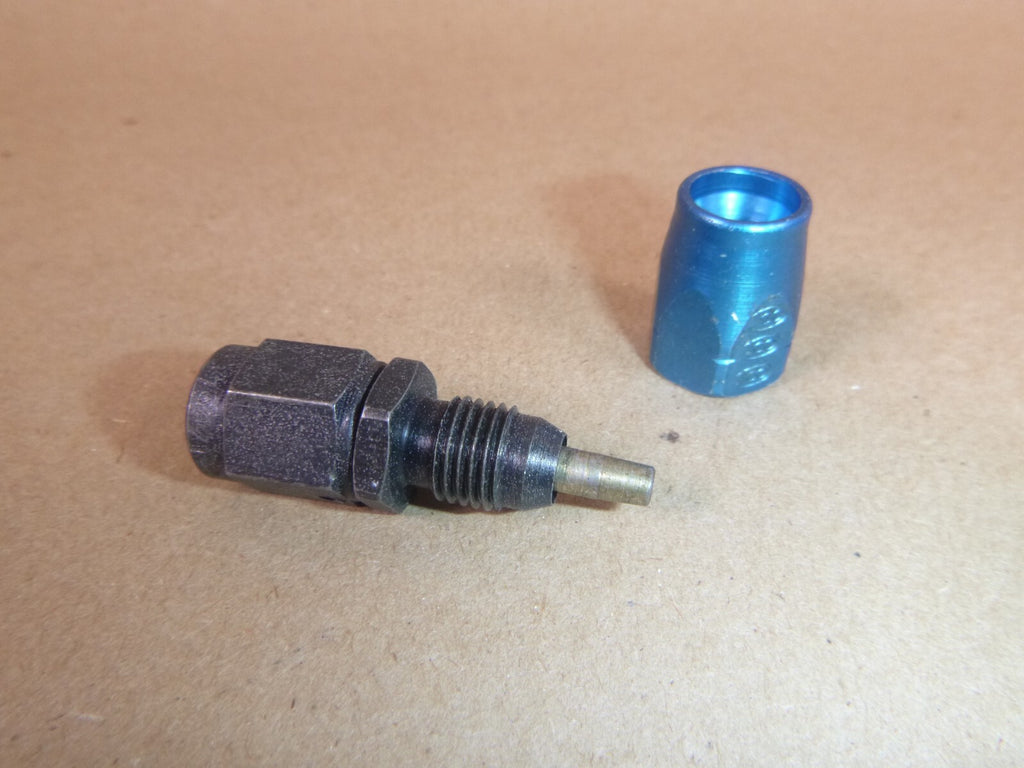

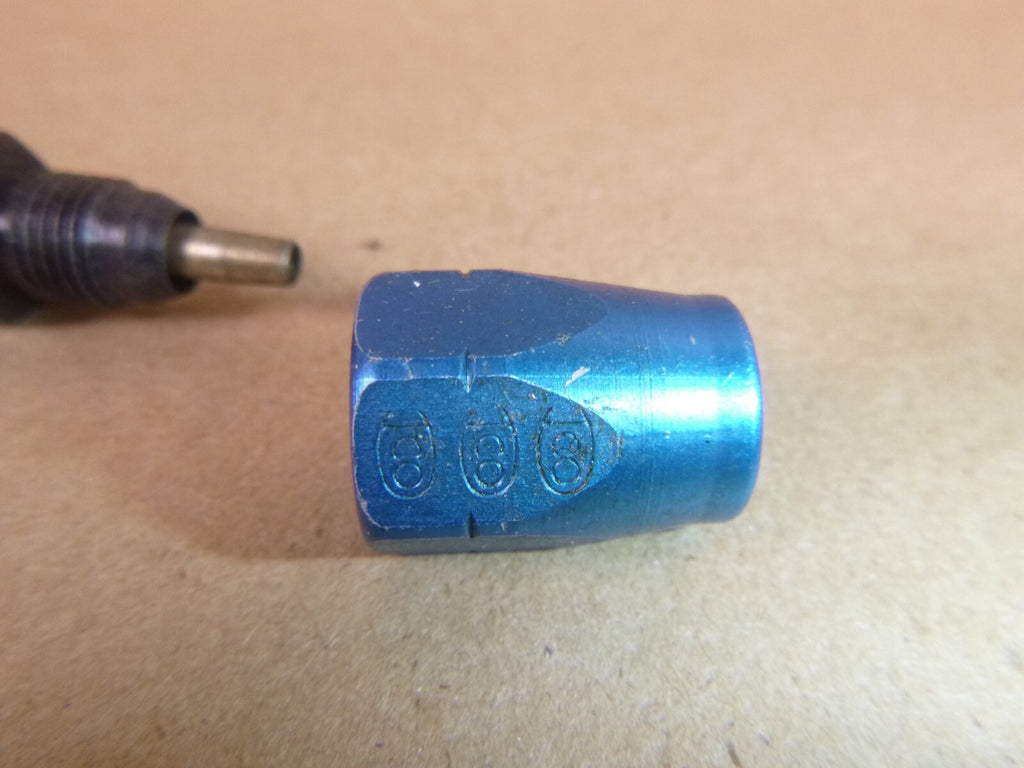

M83798/1-3, 816-3 AN Aerospace Fitting , NSN 4730-00-585-7496

$19.95
Availability: In-Stock
Quantity
Call: 702-268-8156
816-3 AN  Aerospace Fitting M83798/1-3, NSN 4730-00-585-7496

TECHNICAL CHARACTERISTICS

CONNECTION STYLE
(AHNC) GRIPPING NIPPLE (NOSE) 2ND END
CONNECTION STYLE
(AHNC) SWIVEL NUT, FLARE (TUBE) STYLE 3 OPTIONAL END 1ST END
CONNECTION TYPE
(AWLS) THREADED INTERNAL TUBE 1ST END
CONNECTION TYPE
(AWLS) THREADED EXTERNAL HOSE GRIPPING 2ND END
FURNISHED ITEMS AND QUANTITY
(TMQY) 1 HOSE SOCKET
NOMINAL INSIDE DIAMETER HOSE ACCOMMODATED
(CWDW) 0.156 INCHES 2ND END
NOMINAL OUTSIDE DIAMETER HOSE ACCOMMODATED
(CWDZ) 0.375 INCHES 2ND END
NOMINAL OUTSIDE DIAMETER TUBE ACCOMMODATED
(CWFD) 0.188 INCHES 1ST END
NOMINAL OVERALL LENGTH
(CWFR) 1.680 INCHES
NOMINAL THREAD SIZE
(CQJX) 0.375 INCHES 1ST END
MATERIAL
(MATT) STEEL OVERALL
MAXIMUM OPERATING TEMP
(AEHZ) -54.0 DEG CELSIUS 1ST RESPONSE
MAXIMUM OPERATING TEMP
(AEHZ) 121.0 DEG CELSIUS 2ND RESPONSE
MAXIMUM OPERATING PRESSURE
(CQGM) 1000.0 POUNDS PER SQUARE INCH SINGLE RESPONSE
SEAT ANGLE
(CQRB) 37.0 DEGREES 1ST END
THREAD SERIES DESIGNATOR
(THSD) UNJF 1ST END
SURFACE TREATMENT DOCUMENT AND CLASSIFICATION
(STDC) QQ-P-416,TYPE AND CLASS A/A FED SPEC SINGLE TREATMENT RESPONSE OVERALL
SURFACE TREATMENT
(SFTT) CADMIUM OVERALL
THREAD CLASS
(AAJD) 3B 1ST END
